Najlepiej pokazać, co potrafimy, na konkretnym detalu. Poniżej opisujemy przykładową realizację aluminiowego korpusu — od rysunku po gotową, zmierzoną część. To typowy detal, jakich wykonujemy w HARDPOWER dziesiątki: łączy toczenie, frezowanie 5-osiowe i precyzyjny pomiar.
Detal i wymagania

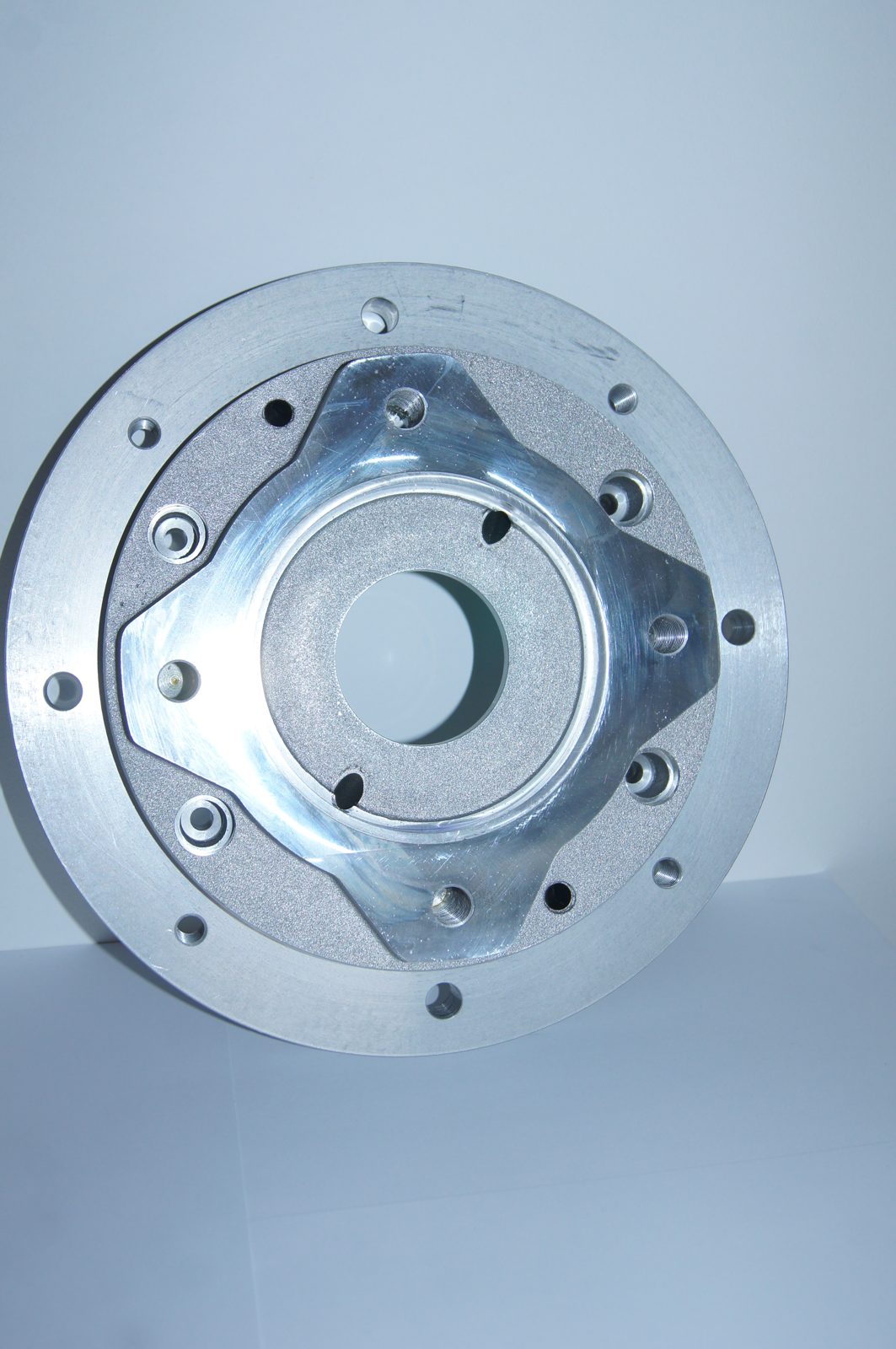

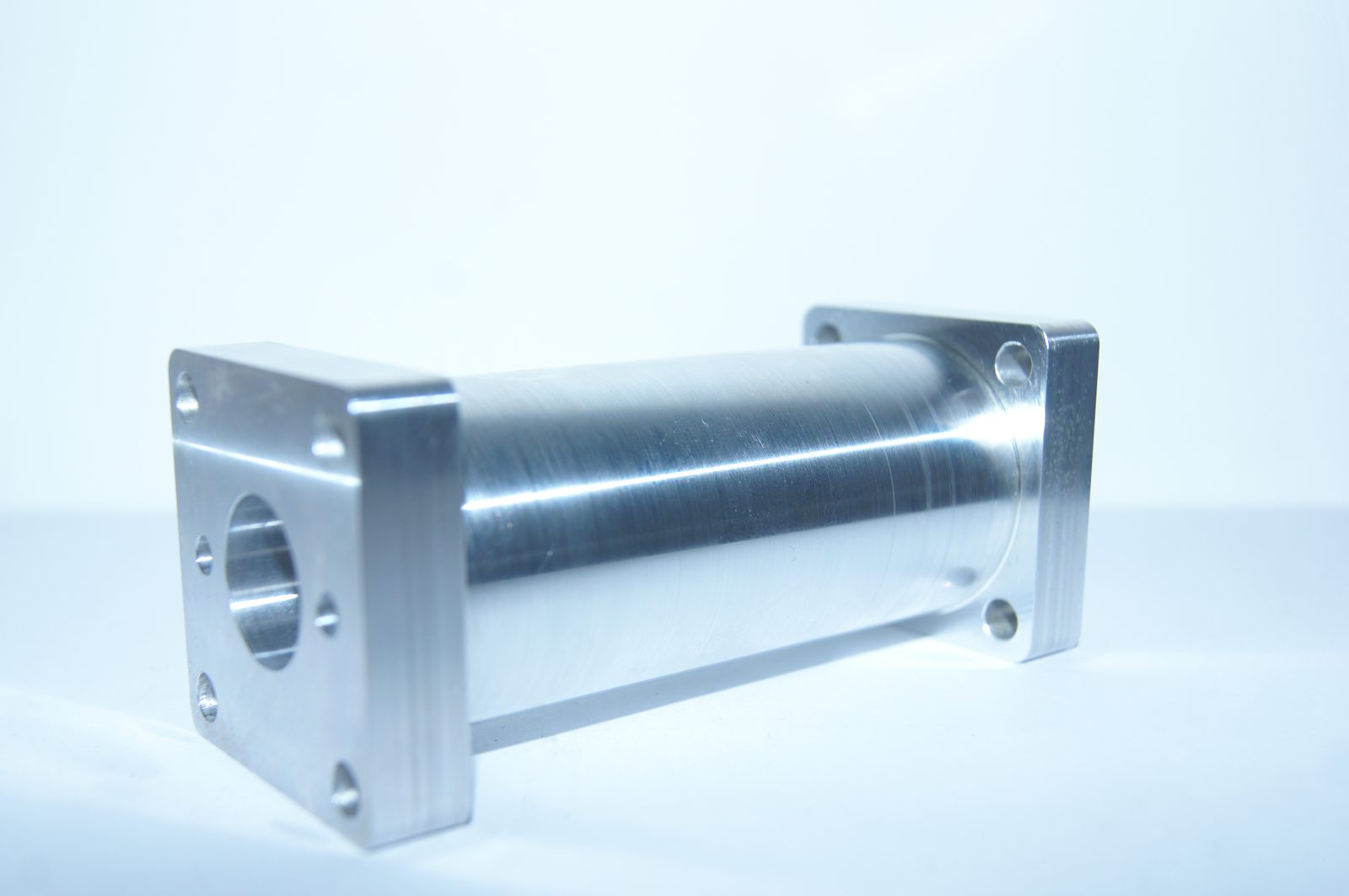

- Część: aluminiowy korpus z komorą wewnętrzną i kołnierzami montażowymi.
- Materiał: aluminium EN AW-6082 (dobre własności mechaniczne i skrawalność).
- Tolerancje: zgodnie z rysunkiem — dla powierzchni pasowanych typowo w zakresie ±0,01–0,03 mm.
- Seria: od pojedynczych sztuk (prototyp) po powtarzalne partie.
Przebieg obróbki
Detal przeszedł pełną ścieżkę „z jednej ręki”:
- Cięcie materiału na wymiar z naddatkiem.
- Toczenie CNC — średnice, czoła i kołnierze.
- Frezowanie 5-osiowe — komora wewnętrzna, otwory i geometrie, których nie da się wykonać w jednym ustawieniu na 3 osiach.
- Gwintowanie otworów montażowych.
- Kontrola na współrzędnościowej maszynie pomiarowej Mitutoyo (dokładność do 0,5 μm).
Dlaczego 5 osi ma znaczenie
Obróbka 5-osiowa pozwala wykonać komorę i otwory pod kątem w jednym zamocowaniu. Mniej zamocowań to mniejsze ryzyko błędu pozycjonowania i lepsze zachowanie tolerancji między powierzchniami — kluczowe przy korpusach i pokrywach, które muszą do siebie pasować.
Kontrola jakości
Każdą serię sprawdzamy pomiarowo, a na życzenie dołączamy protokół pomiarowy. Pracujemy w systemie zarządzania jakością ISO 9001, więc proces jest powtarzalny — kolejna partia wychodzi taka sama jak pierwsza.
Chcesz podobny detal?
Prześlij rysunek lub plik STEP — wycenimy obróbkę w 24 h. Zobacz też nasz park maszynowy i ofertę obróbki aluminium.
