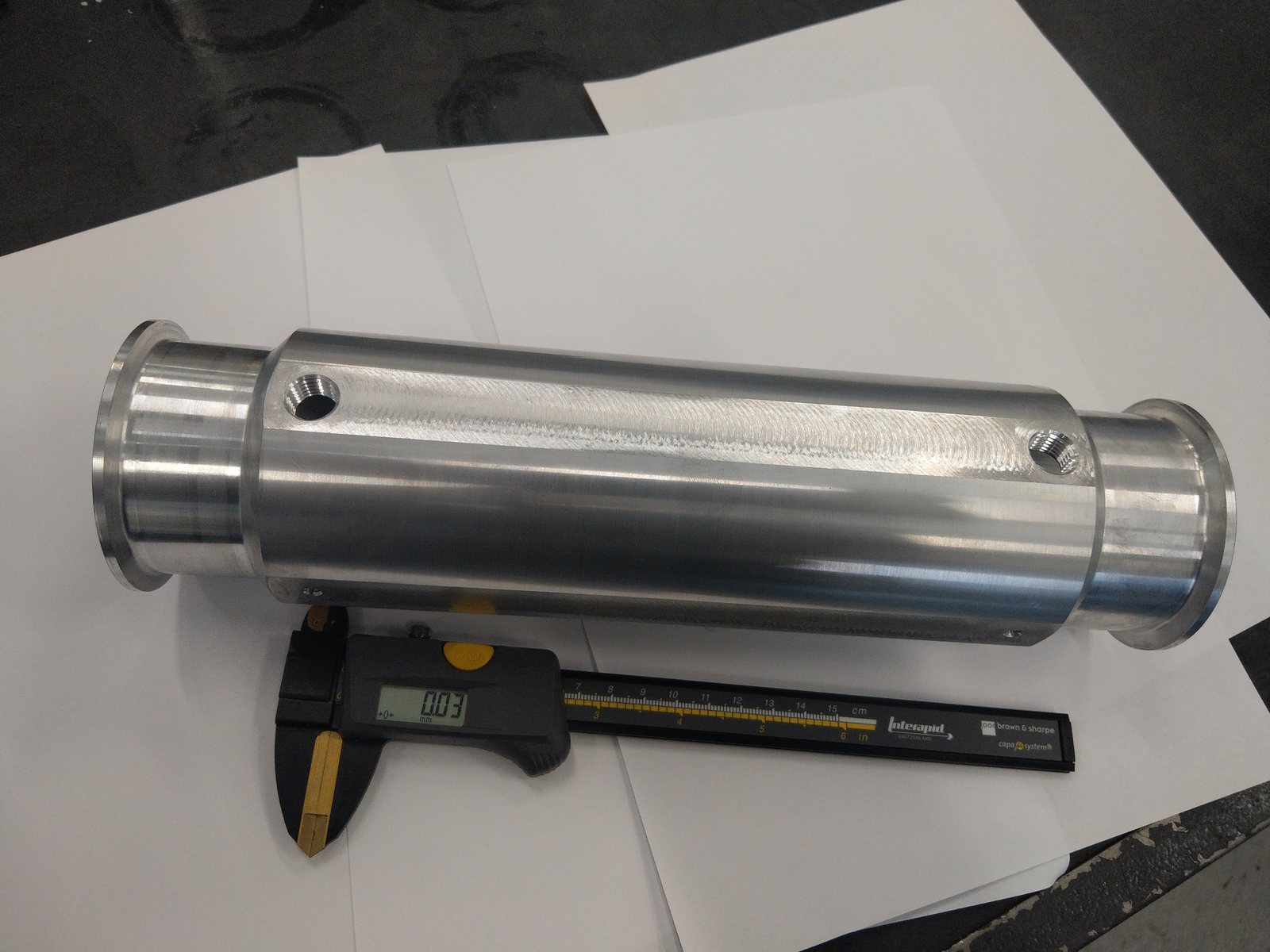

Suwmiarka i mikrometr wystarczają do większości wymiarów. Kłopot zaczyna się tam, gdzie na rysunku pojawia się współosiowość dwóch otworów po przeciwnych stronach korpusu, pozycja dwunastu otworów na kołnierzu względem bazy albo płaskość powierzchni uszczelniającej. Tego nie da się rzetelnie zmierzyć przyrządami ręcznymi. Do takich zadań służy współrzędnościowa maszyna pomiarowa — i o tym, co potrafi, kiedy warto z niej skorzystać i jak przygotować zlecenie, jest ten tekst.
Co mierzy maszyna współrzędnościowa
Maszyna współrzędnościowa zbiera sondą punkty z powierzchni detalu i na ich podstawie wylicza elementy geometryczne — płaszczyzny, walce, stożki, okręgi — oraz zależności między nimi. W HARDPOWER mierzymy na maszynie Mitutoyo CRYSTA-APEX S9106 o dokładności 0,5 μm. Pozwala ona sprawdzić:
- wymiary liniowe i średnice, także w miejscach niedostępnych dla przyrządów ręcznych,
- pasowania — średnice otworów i czopów w klasach typu H7, h6, g6,
- tolerancje położenia: pozycję otworów, współosiowość, symetrię, rozstawy względem baz,
- tolerancje kierunku: prostopadłość, równoległość, kąty,
- tolerancje kształtu: płaskość, okrągłość, walcowość,
- bicie promieniowe i osiowe.
Wynik odnosi się do baz z rysunku, a nie do tego, jak detal akurat leży na stole — i to jest główna różnica wobec pomiaru ręcznego. Uzupełnieniem są przyrządy warsztatowe: średnicówki, mikrometry, sprawdziany do gwintów.
Kiedy pomiar na maszynie ma sens
Pierwsza sztuka przed serią. Pełny pomiar pierwszego detalu potwierdza, że program, oprzyrządowanie i narzędzia dają wymiar zgodny z rysunkiem. Błąd wykryty na jednej sztuce kosztuje jedną sztukę, a nie całą partię.
Detale z tolerancjami geometrycznymi. Jeśli na rysunku są ramki tolerancji z bazami, pomiar współrzędnościowy jest jedynym rzetelnym sposobem sprawdzenia.
Części współpracujące z innymi. Korpusy pod łożyska, gniazda, płyty z otworami ustalającymi — wszędzie tam, gdzie błąd wychodzi dopiero przy montażu.
Spór o wymiar. Gdy odbiorca i wykonawca widzą różne wyniki, protokół z maszyny, z opisanymi bazami i warunkami pomiaru, zamyka dyskusję szybciej niż wymiana zdjęć suwmiarki.
Odtwarzanie części. Przy dorabianiu części zamiennej według wzoru pomiar zużytego detalu pozwala ustalić wymiary i odtworzyć rysunek do obróbki.
Pomiar detali wykonanych u nas i powierzonych
Każdy detal, który wykonujemy, przechodzi kontrolę wymiarów wskazanych jako krytyczne; na życzenie do partii dołączamy protokół pomiarowy. Mamy certyfikat ISO 9001:2015. Mierzymy także detale wykonane poza naszym zakładem — gdy firma produkcyjna potrzebuje sprawdzić partię od poddostawcy, zweryfikować pierwszą sztukę albo nie ma własnej maszyny współrzędnościowej.
Jedno zastrzeżenie, żeby nie było nieporozumień: nie jesteśmy laboratorium akredytowanym. Nasz pomiar to rzetelna kontrola produkcyjna z protokołem, a nie świadectwo wzorcowania. Jeśli Twój klient wymaga dokumentu z akredytacją, powiedz o tym na początku — wskażemy, czy jesteśmy w stanie pomóc.
Co wpływa na wiarygodność wyniku
- Temperatura. Stal rozszerza się o około 0,011 mm na metr na każdy stopień. Wałek ø100 cieplejszy o 5°C jest większy o blisko 6 μm — to jedna czwarta pola tolerancji h6. Detal musi przed pomiarem wyrównać temperaturę z otoczeniem.
- Bazy. Wynik pomiaru położenia zależy od tego, względem czego mierzymy. Bazy muszą być jednoznacznie określone na rysunku i fizycznie dostępne na detalu.
- Czystość i grat. Wiór, olej czy zadzior pod sondą to błąd rzędu setnych milimetra. Detale do pomiaru muszą być umyte i ogratowane.
- Zamocowanie. Detal cienkościenny ściśnięty w imadle pokaże inny kształt niż w stanie swobodnym — mocujemy tak, żeby go nie odkształcić.
Co dostajesz: protokół pomiarowy
Protokół zawiera listę sprawdzanych cech z rysunku, wartości nominalne z tolerancjami, wartości zmierzone i odchyłki, z oznaczeniem cech poza tolerancją. Przy serii można ustalić, czy mierzona jest każda sztuka, czy wybrane sztuki z partii, i które wymiary obejmuje kontrola — pełny pomiar wszystkich cech na każdym detalu rzadko jest potrzebny i niepotrzebnie podnosi koszt.
Jak przygotować zlecenie pomiaru
- rysunek z tolerancjami i bazami — bez niego nie wiadomo, co i względem czego mierzyć; model 3D jest pomocny, ale nie zastępuje rysunku,
- lista wymiarów do sprawdzenia — wszystkie czy tylko krytyczne,
- liczba sztuk i informacja, czy mierzyć każdą,
- materiał i stan detalu (po obróbce, po powłoce, po hartowaniu),
- oczekiwana forma wyniku — protokół z wartościami czy tylko ocena zgodny/niezgodny.
Więcej o tym, jak kontrolujemy własną produkcję, piszemy w tekście Pomiar precyzyjny i kontrola jakości w obróbce CNC i w ofercie pomiaru precyzyjnego. Co oznaczają zapisy na rysunku, wyjaśniają teksty Tolerancje w obróbce CNC i Pasowania i klasy tolerancji, a wymagania dla powierzchni — tekst o chropowatości Ra. Przegląd wszystkich metod znajdziesz w tekście Obróbka metali CNC.
Najczęstsze pytania (FAQ)
Czy mierzycie detale, których sami nie wykonaliście?
Tak. Potrzebujemy rysunku z tolerancjami i bazami oraz informacji, które wymiary sprawdzić.
Czy wystawiacie świadectwa z akredytacją?
Nie. Nie jesteśmy laboratorium akredytowanym — wydajemy protokół pomiarowy z kontroli wykonanej na maszynie współrzędnościowej.
Czy można zmierzyć detal bez rysunku?
Można zdjąć wymiary, np. w celu odtworzenia części, ale bez rysunku nie da się ocenić zgodności — brakuje wartości nominalnych, tolerancji i baz.
Czy protokół jest dołączany do każdej dostawy?
Na życzenie. Zakres pomiaru i liczbę mierzonych sztuk ustalamy przy zamówieniu.
